Zašto je injektiranje "duša" samo{0}}sustava ankera?

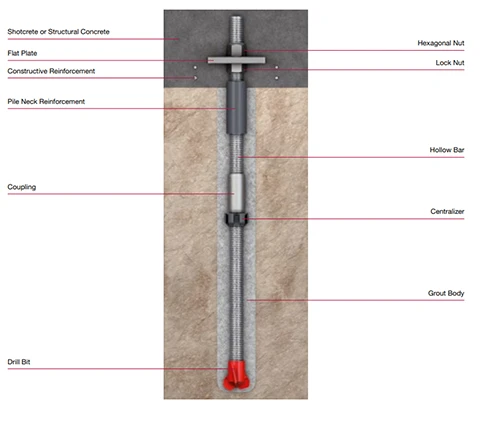

hollow grouting anchor bar
U geotehničkom inženjerstvu uobičajena je pogrešna predodžba da čvrstoća potpornog sustava leži isključivo u kvaliteti čelične šipke. Međutim, u slučajuSamobušeći sidra (SDA), šuplja šipka je samo pola priče. Prava izvedba sustava-njegova sposobnost da zadrži tone pokretne zemlje-ovisi gotovo u potpunosti o kvaliteti tijela smjese.
Zamislite žbuku kao "vezivno tkivo". Bez guste,-cementne matrice visoke čvrstoće, sidrena šipka samo je šuplja cijev koja labavo leži u tlu. Evo zašto je fugiranje duša SDA sustava o kojoj se ne- pregovara:
Krajnji cilj svakog sidra za stijene je prenijeti opterećenje s nestabilne stijenske mase na stabilno tlo. Ovaj prijenos se događa kroz međupovršinsko naprezanje. Žbuka ispunjava prstenasti prostor između šuplje šipke i stijenke bušotine, stvarajući ogromnu količinu površinskog trenja. Ako je injektiranje loše ili sadrži zračne džepove (šupljine), ovaj most puca. Rezultat? Sidro "sklizne", a potporni sustav otkazuje pod napetostima.
U ispucalom ili rastresitom tlu-gdje su SDA vijci najpotrebniji-injektirajuća masa čini više od pukog držanja šipke. Pod visokim tlakom injektiranja, cementna kaša prodire u okolne pukotine i pukotine. Ovaj proces, poznat kao konsolidacijsko injektiranje, učinkovito "lijepi" fragmentiranu stijenu. Stvara ojačani "kameni luk" ili stabilnu nadstrešnicu ispred lica tunela, pretvarajući opasnu, sklopivu tlo u-samonosivu strukturu.
Tunelski i rudarski projekti često zahtijevaju vijek trajanja od 50 do 100 godina. Čelik je po prirodi osjetljiv na kiselo i vlažno okruženje podzemne vode. Cementna žbuka osigurava prirodnualkalna sredina (visoki pH)koji stvara pasivni sloj na površini čelika, sprječavajući oksidaciju. Puna-pokrov za fugiranje visoke{2}}gustoće jedina je stvar koja stoji između integriteta vašeg projekta i katastrofalne strukturalne hrđe.
Jedinstvena prednost SDA sustava je u tome što injekciona smjesa djeluje kao medij za ispiranje tijekom procesa bušenja. Hladi svrdlo i stabilizira zid rupe u točnom trenutku kada dođe do dodira s tlom. To osigurava da se bušotina nikad ne uruši, jamčeći a100% inkapsulirano sidrood vrha do ploče-nešto što tradicionalni-probušeni vijci jednostavno ne mogu postići u teškim geološkim područjima.
Pogreška 1: "Nagađanje" iza omjera vode-cementa
Najčešći prečac na-gradilištu je i najopasniji: dodavanje previše vode u smjesu za fugiranje. Vidio sam ovo nebrojeno puta-kako ekipe razrjeđuju gnojnicu samo da bi pumpa radila glatko ili da izbjegnu čišćenje vodova. Ali ovo je stvarnost:Voda ne daje snagu; cement radi.
"Pretanak" sifon (W/C > 0,5)
Ako je vaša fuga poput vodenaste juhe, tražite probleme. Prekomjerna količina vode dovodi do pojave tzv"krvarenje"-gdje se voda odvaja od cementa i sjeda na vrh. Kako ta voda na kraju isparava ili se upija u tlo, ostavlja za sobompukotine uslijed skupljanja i zračni džepovi.
Posljedica:Gubite onu kritičnu "snagu veze" između šipke i stijene. Razrijeđena-fugirna masa može izgledati kao da ispunjava rupu, ali kada se stvrdne, krta je i puna je mikroskopskih šupljina.
"Pregusta" borba (W/C < 0,4)
S druge strane, previše "škrt" s vodom čini žbuku toliko viskoznom da neće prodrijeti kroz fine pukotine u stijenskoj masi. Ako žbuka ne teče u te male pukotine, vi zapravo ne učvršćujete tlo; samo premazujete šipku. Osim toga, vjerojatno ćete pregorjeti pumpu za injektiranje ili začepiti šuplju šipku na pola puta tijekom bušenja.
"Slatko mjesto" (0,4 do 0,5)
Za većinuSDA (samo{0}}ubijajuće sidro)projektima, zlatni standard je aOmjer 0,4:1 do 0,5:1.
Savjet za teren:Dobra smjesa za fugiranje trebala bi imati konzistenciju odgusta teška kremaili motorno ulje. Trebao bi lako teći kroz šuplju šipku, ali ipak biti dovoljno gust da vam visi na prstu, a da odmah ne kaplje.
Stručni savjet:Nemojte samo gledati u to. Upotrijebite jednostavnu vagu za blato ili Marsh konus na-licu mjesta da provjerite gustoću. Ako dobijete pravi omjer vode-cementa, 80% vaših problema s fugiranjem nestaje prije nego što uopće počnu.
Pogreška 2: Nedovoljan pritisak injektiranja i šupljine.
Pogreška: mit "Rupa je neuredna, znači puna".
Jedan od najvećih početničkih poteza koje vidim na-licu mjesta je zaustavljanje pumpe kada druga žbuka počne curiti iz prstena bušotine. Neistreniranom oku neuredna rupa izgleda kao završen posao. Ali u stvarnosti,vidljivost na površini ne znači gustoću na vrhu.
Problem s "niskim tlakom"
Ako samo "ulijevate" žbuku u šuplju šipku s nultim povratnim-tlakom, ne radite nikakvo stvarno sidrenje. Bez dovoljnog pritiska (obično0,5 do 2,0 MPa, ovisno o geologiji), žbuka će jednostavno slijediti put najmanjeg otpora.
Praznine:Završit ćeš szračni džepovi (šupljine)zarobljen na vrhu rupe ili iza navoja. Ove šupljine su slabe točke gdje će se šipka na kraju pomaknuti ili puknuti pod opterećenjem.
Pritisak služi za prodiranje, a ne samo za punjenje
Sjetite se zašto uopće koristimo SDA sustav: tlo je obično izlomljeno ili rastresito.
Pravi cilj:Potreban vam je pritisak da ugurate tu cementnu kašu u svaku pukotinu i pore u zemlji oko šipke. To je ono što stvara onoefekt "žarulje".(povećano tijelo za injektiranje) koje zapravo "zaključava" sidro u planinu. Ako se vaš manometar (manometar) ne pomiče, ne učvršćujete tlo; samo stavljaš čelični štap u malo veću rupu.
Kako to učiniti ispravno
Nemojte samo gledati rupu;pazi na mjerač.
Savjet za teren:Fugiranje treba nastaviti dok ne dođete dotočka "odbijanja".-tada pritisak naglo raste i tlo jednostavno više ne može podnijeti gnojnicu.
Profesionalna tajna:Kada gusta žbuka (ne vodenasta prva ispiranja) počne izlaziti iz rupe, nemojte stati. Pustite pumpu da radi još minutu-dvije da "spakirate" žbuku. Ovo osigurava da je cijela dužina šipke 100% inkapsulirana bez zračnih raspora.
Zaključak:Ako ne osjetite otpor na pumpi, stijena neće osjetiti potporu u tunelu.
Pogreška 3: Anatomija -SDA sustava visokih performansi
Mnoge ekipe pokušavaju uštedjeti zrak ili vodu ispiranjem samo povremeno.Velika greška.Dok bušite, kombinacija kamene prašine i topline stvara čvrsti "čep" koji zatvara otvore za pražnjenje na vašem svrdlu. Dok dođete do dna, te su rupe začepljene.
Ako nemate stabilan,-veliki tok koji izbacuje krhotine cijelo vrijeme, završit ćete s onim što nazivamo"blind" bar. Kasnije možete pumpati žbuku na 5,0 MPa, ali još uvijek neće proći kroz taj čep.
Uvijek gledajte "povratak" (krhotine koje izlaze iz rupe). Ako protok prestane ili počne izgledati kao gusti, suhi mulj, odmah prestanite s bušenjem i isperite rupu čistom prije nego što odete još jedan inč. Začepljena šipka je potrošena šipka-ne pruža nikakvu potporu stijeni.
Pogreška 4: Prijevremeni prekid fugiranja.
Jedna od najskupljih pogrešaka na-gradilištu je zaustavljanje pumpe čim vidite da malter curi iz prstena bušotine. Neiskusnoj ekipi neuredna rupa izgleda puna.U stvarnosti, to je često "lažno" punjenje.
Prva žbuka koja izađe iz rupe obično se razrijedi vodom za bušenje ili pomiješa sa zarobljenim zrakom. Ako sad prestaneš, odlazišzračni džepovi (šupljine)unutar rupe. Ovi prazni prostori su "slabe karike" gdje će se šipka na kraju pomaknuti ili zahrđati.
Savjet za teren:Nemojte samo tražiti žbuku; tražitidosljednost. Pričekajte dok žbuka koja izlazi iz rupe ne bude jednako gusta kao i žbuka koja ulazi. Držite pritisak još 30 do 60 sekundi kako biste "spakirali" rupu i izbacili sve do posljednjeg mjehurića.
Stručni savjet:Ako sada ne osigurate 100% enkapsulaciju, ne pružate podršku; samo puniš rupu skupom juhom.
Konačni temelj: materijali i vaš popis za provjeru kvalitete
Uvijek je iznenađujuće vidjeti projekt koji ulaže tisuće u vrhunske-opreme za bušenje i vrhunske sidrene šipke, samo kako bi pokušao uštedjeti novčiće na cementu. Ne možete izgraditi trajni potporni sustav na temelju "jeftinog ljepila".
Pogreška 5: Rezanje uglova na cementu i aditivima
Najveća crvena zastavica na-site-u jegrudast ili cement s istekom roka trajanja. Ako otvorite vrećicu i izgleda kao kutija s kamenjem, već je reagirala s vlagom. Korištenje je kockanje koje ćete izgubiti-fugiranje se neće pravilno stvrdnuti, a čvrstoća spoja neće-postati.
Profesionalni izbor:Držite se42.5 Portland cementili više.
"Tajni umak":Ne zaboravitesredstvo za ekspanziju. Masa za fugiranje prirodno se skuplja dok se suši; maleni komadić aditiva osigurava da se žbuka stvarno "zahvati" za stijenu umjesto da se povuče dok se stvrdnjava.
Vaš popis za provjeru kvalitete fugiranja (popis "Bez-grešiti")
Prije nego što posao nazovete obavljenim, prođite kroz ovaj brzi mentalni (ili fizički) popis. Ako ne možete označiti sve ove okvire, sidro nije spremno:
Miks:Je li omjer vode-cementa između 0,4 i 0,5? (Izgleda li kao gusta krema?)
Ispiranje:Je li postojalo ravnomjerno strujanje zraka ili vode tijekom cijelog procesa bušenja?
Povratak:Je li žbuka koja izlazi iz rupe izgledala jednako gusto kao ona koja ulazi?
Pritisak:Je li pumpa dosegla "tlak odbijanja" (0,5-2,0 MPa) i zadržala ga 60 sekundi?
Čistoća:Jesu li navoji na šipki čisti od žbuke prije postavljanja ploče i matice?
Stručni savjet:Fugiranje nije zadatak "postavi i zaboravi". Posljednjih 10% posla osigurava 90% podrške. Ako slijedite ove korake, imat ćete sustav podrške koji traje desetljećima, a ne samo do sljedeće smjene.
FAQ
P: S kojim su međunarodnim standardima u skladu vaši-vaši sidreni vijci?
O: Naši SDA sustavi (uključujući R-navoj i T-navoj) proizvedeni su u strogom skladu sa standardima ISO 10208 i ASTM. Koristimo-bešavne čelične cijevi visoke čvrstoće kako bismo osigurali vrhunsku vlačnu čvrstoću i čvrstoću tečenja za zahtjevne rudarske i tunelske projekte.
P: Zašto su SDA sidra učinkovitija od tradicionalnih sidara u stijenama u raspucanom tlu?
O: Tradicionalni vijci zahtijevaju prethodno-izbušenu rupu koja se često uruši u rastresitom tlu. SDA sustav kombinira bušenje, injektiranje i sidrenje u jednu operaciju. Ovo eliminira potrebu za zaštitnim cijevima i sprječava urušavanje bušotine, čime se štedi do 50% vremena instalacije.
P: Kako se vaše kuglaste matice nose s neravnim površinama stijena?
O: Naše precizno{0}}projektirane sferne matice (kuglaste matice), kada su uparene s kupolastim pločama, omogućuju 7 do 10 stupnjeva kutne kompenzacije. Ovo osigurava da klin održava sigurnu, okomitu raspodjelu opterećenja čak i kada je površina tunela nepravilna ili neravna.
